F3 | NAND Flash Speicher Controller
CF / PATA NAND Flash Speicher Controller für industrielle SpeicherlösungenDie Hyperstone F3 Familie der Flash Memory Controller bietet gemeinsamen mit verfügbaren Anwendungen und Flash-spezifischer Firmware eine einfache anwendungsfähige Plattform für High Endurance Flash Disks verschiedener Form Factors und Interface Standards.
- Patentiertes Superior Wear Leveling wahren gemeinsam mit ECC die höchste Funktionsfähigkeit und Lebensdauer
- Optimierter 32-Bit RISC Core, Instruction Set und Firmware für Flash Handling
- 2-Kanal Direct Flash Access Unit (DFA) inklusive Sector Buffer für Interleaved Operations
- Höchstes Leistungseffizienzdesign zusammen mit zusätzlichen Power Saving Features
- Smart und Kundenspezifische Features mit einfachen Firmware-Upgrades möglich
- ASSP ohne Gebrauch externer Spannungsregulatoren, Detektoren oder Dioden; nur wenige Kondensatoren oder Resitoren müssen der Materialliste hinzugefügt werden
- Nutzungsfertige Anwendungen inklusive Firmware, Manufacturing Kit, Test- und Entwicklungshardware, Referenz-Schematics für eine CF Karte oder 2.5” Solid State Disk und Testmetrix Logfiles
<a href="https://www.hyperstone.com/file-615/pro_f3/Hyperstone_Flyer_F3.pdf">F3 Produkt Flyer Herunterladen</a>
Produkt Informationen
Anwendungen
- Höchst verlässliche & industrielle CompactFlashTM Karten (CFC)
- Solid State Disks (SSD)
- IDE Disk-on-Modules (DoM)
- Embedded Flash
- Multi-Chip-Modules (MCM)
- Multi-Chip-Package (MCP)
- PCMCIA or ATA PC cards
- Disk-on-Board
Performance
- Dauerhaft Lesen bis zu 45 MB/s
- Dauerhaft Schreiben bis zu 30 MB/s mit Interleaving
- Random-Lesen bis zu 35 MB/s
- Random-Schreiben bis zu 6 MB/s
- Kundenspezifische Performanzoptimierung für spezifizierte Dateigrößen möglich
- Datentransferrate zum Flash-Speicher: bis zu 80 MB/s
- Host-Datentransferrate im PIO Mode 6 oder MDMA Mode 4 bis zu 25 MB/s
- Host-Datentransferrate im UDMA Mode 4 bis zu 66 MB/s
Host Interface & Compliance
- Vollständig konform zu CompactFlashTM 3.0 und konform zu 4.1 Spezifikationen
- Schnelle ATA host-to-buffer Transferraten unterstützen PIO Mode 6, MDMA Mode 4, UDMA Mode 4 in True-IDE Mode
- PCMCIA Spezifikation Version 2.1
- Konfigurierbar als removable, hot swappable und fixed drive
- Memory mapped oder I/O operation
- Automatisches abtasten von PCMCIA oder True-IDE Mode
- Vier integrierte 512 Byte Sector Buffers und 256 Byte PCMCIA Attribute-Memory
- PCMCIA Configuration Option Register, Card Configuration und Statusregister und Pin Replacement Register Unterstützung
Controller & CPU
- Hochleistungs 32-Bit Hyperstone RISC Mikroprozessor-Architektur
- 10 MHz bis 70MHz Clock Frequenz nutzen den anpassungsfähigen internen Oszillator
- 16 KB interner Boot ROM
- 20 KB interner SRAM
- Kartenbetrieb derzeit bei 75 mA max.
- Automatischer Power-Down Mode während der Wartezeiten, Power-Saving-Mode inkl. automatischem Wake-up und Sleep Mode mit Icc < 100 µA
- Netzspannung 5.0V ±10 % oder 3.3V ±10%
- On-chip Spannungsregler für 3.3V Flash Memory Spannungsversorgung
- On-chip Spannungsregler für 2.5V Prozessorkern-Spannungsversorgung
- Interner Spannungsanzeiger
Flash Memory & Interface Handling
- 2-Kanal Direkt Flash-Memory-Zugriff (DFA)
- Unterstützt alle Kontrollsignale für NAND Type Flash Memory Verbindung
- Direkte Verbindungsunterstützung bis zu 16 Flash Memory Chips möglich (CE) - 8 pro Kanal
- Flash Memory Power-Down-Logik und Flash Memory Schreibschutzkontrolle
- Error Correcting Code (ECC) geeignet zur Korrektur von 4 Zeichen in einem 512 Byte Sektor mit zusätzlichem CRC
- Firmware Verwaltung im Flash Speicher
- Firmware wird über die Boot ROM in den internene Speicher geladen
- Flash Management inklusive Abbildung von Logical Block Addresses (LBA) zu entsprechenden
- Physical Block Addresses (PBA)
- Bad Block Management
- Wear leveling
- Power Loss Protection
- Interleaving, Cache und Multi-Plane Programmierung
Order Information
- F3-ILCT05 (TQFP 100, 8 CEs, RoHS, -40 to +85 °C)

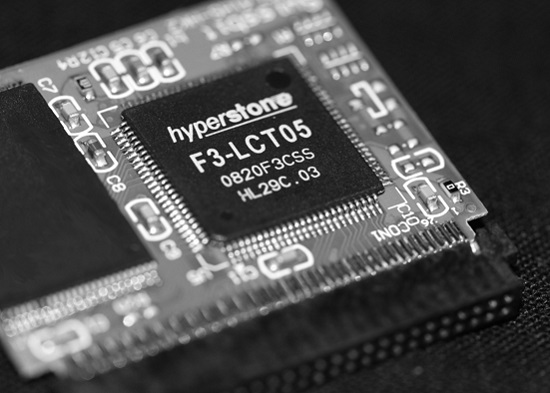

- F3-LCT05 (TQFP 100, 8 CEs, RoHS, 0 to +85 °C)
- F3-ILCT06 (TQFP 128, 16 CEs, RoHS, -40 to +85 °C)
- F3-ILCB06 (BGA 124, 16 CEs, RoHS, -40 to +85 °C)
- F3-0BBD0 (KGD / Wafer, 16 CEs)
