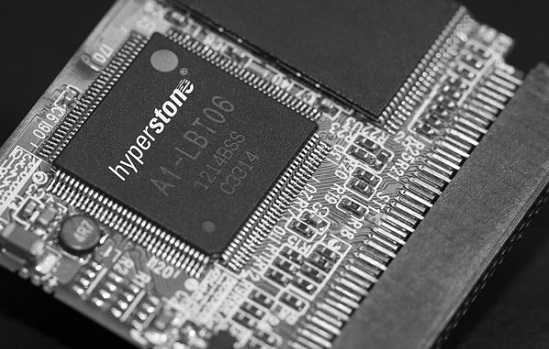

A1 | NAND闪存控制器
用于工业嵌入式存储解决方案的CF/PATA NAND闪存控制器海派世通A1系列的闪存控制器，装配有应用程序和闪存特定固件，为闪存卡可靠的耐用性(寿命)以及 CF 卡和 PATA 固态硬盘的磁盘提供易于使用的统包平台。
- 工业 CF 卡专用控制器
- 具专利认证，搭配高达24位ECC技术的进阶耗损平均技术(wear-leveling)，可确保高度可靠性和耐久性
- 优异的电源故障稳定性
- 强化32 位 RISC 核心、 指令集和快闪操作的固件
- 双途径控制器提供目标应用程序最佳性能
- 电源高效设计搭配节能功效
- 支援 S.M.A.R.T.功能
- 客制化功能搭配简易的固件升级执行应用
- 最小外部活动组件的ASSP
- 统包解决方案，包括固件、 制造套件、 测试和开发硬件，以及CFC，2.5"PATA 固态硬盘 (SSD) 的应用程序参考示意图
产品信息
Target Application
- 高可靠性及工业 CF 储存卡 （CFC）
- 高可靠性及工业 PATA 固体状态磁盘 (SSD)
- PATA 片上模块 (DoM)
- 嵌入式闪存磁盘或多芯片模块
- 多芯片封装 (MCP)
- 板上电子盘
Performance
- 高达 60 MB/s 的持续读取
- 高达 60 MB/s 的持续写入
- 4K 随机写入 IOPS： 依TRIM 及 flash，最大数可达300
- PIO 模式 6 或 MDMA 模式 4的主机数据传输速率高达 25 MB/s
- 在UDMA模式6下的主机数据传输速率可达 133 MB/s
- CF 电流消耗量 < 100mA
Host Interface & Compliance
- 完全符合CompactFlash 4.1以及5.0 规格
- 快速 ATA 支援在 True IDE 模式下的PIO 模式 6、 MDMA 模式 4、 UDMA 模式 6
- PCMCIA 规格版本 2.1
- 可移动、 热插入，和固定磁盘驱动器配置
- 内存映像或输入输出操作
- PCMCIA 或 True IDE 模式的自动感应
- PCMCIA 属性内存
- PCMCIA 配置选取注册、 卡片配置和状态注册以及管脚更换注册支援
- 支援SMART指令
Controller & CPU
- 32 位高性能海派世通RISC 微处理器
- 大容量内部RAM使固件更具灵活性
- 为智能卡应用程序提供ISO7816界面
- ISO7816 管脚可作为GPIO提供给客户特别的应用使用
- 为断电稳定性提供高压电源断电检测功能
- 电容器缓冲断电以及写入可恢复功能
- 供电压 3.3 V 和 5V 容错主机端 I/O
- 闪存连系装置供电压 3.3 V
Flash Memory & Interface Handling
- 包括扇面缓冲区和交错能力的双途径闪存直接存取 (DFA) 单位
- 支援NAND 型闪存存储器连接的所有控制信号
- 非同步SDR界面，ONFI 1.0 相符与 ONFI 2.x相容
- 高达 16 闪存CE 的直接连结支援-每个途径各8 CE
- 闪存电源关闭逻辑和闪存写保护控制
- BCH ECC可纠正512字节扇区的6 或 8 位以及附加CRC的1024字节双扇区的24位
- 支援包括 （2 x 和 1 x） 和特定 MLC 闪存 (2 x) 所有可用的 SLC 闪存技术
- 支援高达 8 KB 的页面大小
- 闪存管理包括逻辑块地址 (LBA) 到对应物理区块地址 (PBA)的映射
- 劣等区块管理
- 静态和整体平均读写功能具最大限度写入持久性
- 固有的on-the-fly垃圾回收
- 大量化数据保留的平均读写功能以及受读取干扰管控的更新数据
- 突发断电管理
- 交错、 缓存和多平面规划
- 固件复原和定期更新可额外存储
- 可透过简易的固件升级支援未来闪存
- 客制化固件、 强化并依要求实现功能

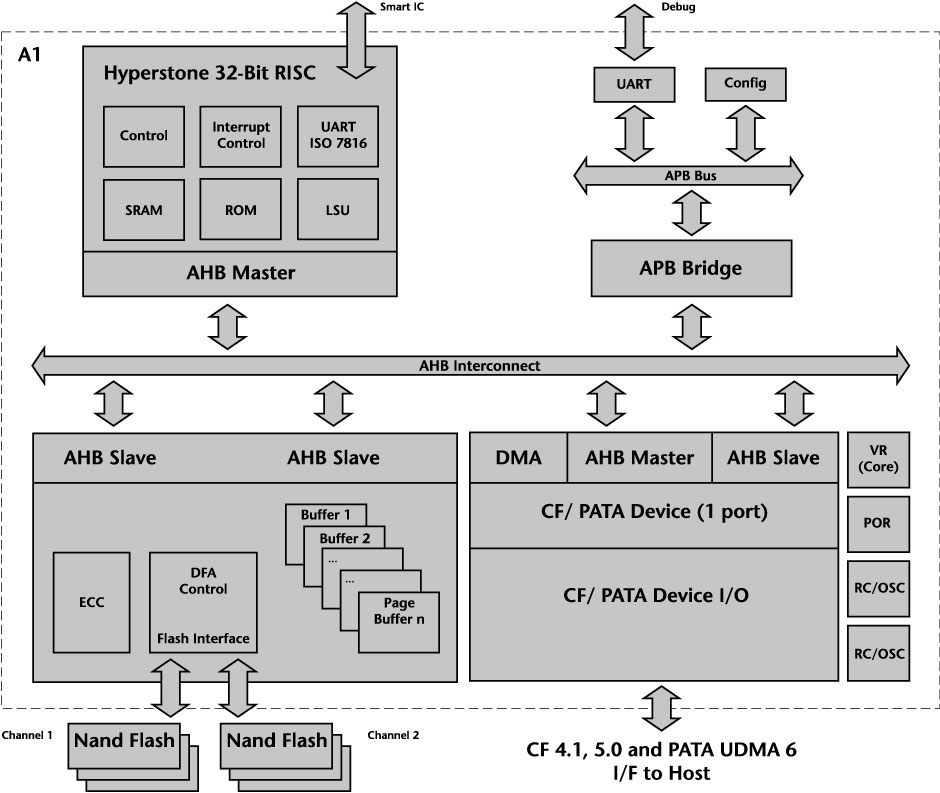

Block Diagram
Order Information
- A1-LBT06 (TQFP 128, 16 CEs, RoHS, 0 to +70 °C)
- A1-ILBT06 (TQFP 128, 16 CEs, RoHS, -40 to +85 °C)
- A1-LBT06U (TQFP 128, 8 CEs, ISO7816 I/F, RoHS, 0 to +70 °C)
- A1-ILBT06U (TQFP 128, 8 CEs, ISO7816 I/F, RoHS, -40 to +85 °C)
- A1-ILBL07 (LQFP 144, 16 CEs, RoHS, -40 to +85 °C)
- A1-0BBD0 (Tested Die / Wafer)
