F4快閃記憶體控制器
CF和PATA快閃記憶體控制器海派世通的F4記憶卡控制IC及所具備的韌體與應用程式，為各種外型和介面的flash磁片，提供易於使用及一應俱全的解決方式及平臺。
- 取得專利的平均損耗演算法(wear-leveling)技術與ECC技術，確保高可靠性與耐用度
- 最佳化32 Bit RISC 核心，指令集和韌體，適用於快閃記憶體處理技術
- 雙通道控制器提供最佳的性能
- 最有效的功率利用率同時兼顧節能的設計
- 只需透過簡單的韌體更新，不必更換硬體，即可達成各種客制要求，包含節能，智慧型及其它功能
- ASSP不再需要外接裝置
- 特殊斷電穩定設計
- Turnkey solution包括韌體、治具、測試和研發硬體、CF 卡或2.5”固態磁片的參考電路及Testmetrix log檔
產品資訊
Target Application
- 高可靠性及工業 CF 儲存卡 (CFC)
- 固體狀態磁片 (SSD)
- IDE 板上模組 (DoM)
- 嵌入式快閃記憶體
- 多晶片模組 (MCM)
- 多晶片封裝 (MCP)
- PCMCIA or ATA PC 記憶卡
- 板上電子盤
Performance
- 高達 50 MB/s 的持續讀取
- 高達 40 MB/s 可交叉存取持續寫入
- 高達 40 MB/s 的隨機讀取
- 高達 9 MB/s 的隨機寫入
- 指定的檔案大小自訂最佳化
- 快閃記憶體的資料傳輸率高達80 MB/s
- PIO模式6或MDMA模式4的主機資料傳輸率高達25 MB/s
- UDMA模式4的主機資料傳輸率高達66 MB/s
Host Interface & Compliance
- 完全符合CompactFlashTM 3.0以及4.1規格
- 快速 ATA 主機到緩衝區傳輸速率支援 True IDE 模式的 PIO 模式 6、 MDMA 模式 4、 UDMA 模式 4
- PCMCIA 規格版本 2.1
- 可移動、 熱插拔，和固定磁碟機配置
- 記憶體映射或輸出輸入操作
- PCMCIA 或 True IDE 模式的自動感應
- 四個整合性扇面緩衝記憶體和 PCMCIA 屬性記憶體
- PCMCIA 配置選取自動登錄器、 記憶卡配置和狀態自動登錄器以及管腳更換自動登錄器支援

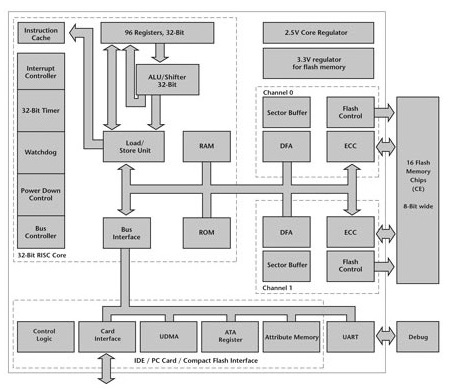

Controller & CPU
- 高性能 32 位元海派世通RISC 微處理器
- 使用可調節內部振盪器10 到 70 百萬赫茲的時鐘頻率
- 大型內部隨機存取記憶體提供固件靈活性
- 等待期間自動電源關閉，包含Icc < 250 µA的自動喚醒和睡眠節能模式
- 供電壓5.0伏 ± 10 % or 3.3伏 ± 10%
- 3.3伏快閃記憶體電能供給的片上電壓調節器
- 2.5伏核心動力供給的片上電壓調節器
- 內部電壓探測器
Flash Memory & Interface Handling
- 雙途徑包含兩個快閃記憶體直接記憶體存取 (DFA) 單位
- 支援NAND型快閃記憶體記憶體連結的所有控制信號
- 支援高達16個 快閃記憶體晶片啟動(CE)的直接連結- 每途徑各8個
- 快閃記憶體電源關閉邏輯和快閃記憶體防寫控制
- 錯誤更正碼 (ECC) 在附加 CRC 的512 位元組磁區具備更正4個符號能力
- 固件存儲於快閃記憶體
- 固件由唯讀記憶體啟動程式載入到內部記憶體
- 快閃記憶體管理包括邏輯塊位址 (LBA) 的映射到對應的物理塊位址 (PBA)
- 劣等區塊管理
- 平均損耗演算法(wear-leveling)技術
- 突發斷電管理
- 交錯、 緩存和多平面程式等許多設計
Order Information
- F4-LAT05 (TQFP 100, 8 CEs, RoHS, 0 to +85 °C)
- F4-ILAT05 (TQFP 100, 8 CEs, RoHS, -40 to +85 °C)
- F4-LAT06 (TQFP 128, 16 CEs, RoHS, 0 to +85 °C)
- F4-ILAT06 (TQFP 128, 16 CEs, RoHS, -40 to +85 °C)
